【商品名】
Club3D SenseVision Multi Stream Transport MST ハブ Hub DisplayPort 1.2 トリプルディスプレイ Triple Display (CSV-5300A)

【商品説明】

●DisplayPort1.2 出力を持つラップトップやデスクトップPCから高解像度な DisplayPort1.2 映像入力を持つテレビやモニター、プロジェクタに１台～３台接続するのに最適な分配ハブです。

●入力側は、DisplayPort1.2のオスコネクタおよび5V-DC入力、出力側はDisplayPort1.2（DP++）のメスコネクタへの変換ハブです。重量は120gです。ハブサイズは、 78 x 60 x 18 mm です。付属の CAC-1110 Mini DisplayPort? to DisplayPort アダプタの長さは、140 mmです。電源供給ユニットは、 2.5 Watt ( 5V / 0.5 A)　です。

●解像度は シングルモニターでは最大 3840x2160p @ 60Hz、デュアルモニターでは最大 2560X1600p @ 60Hz、トリプルモニターでは最大 1920x1080p @ 60Hz までをサポートしています。※表示可能な解像度とリフレッシュレートはご使用の環境により変動いたします。

●対応OSは、Microsoft Windows: 10 / 8.1です。クイックインストールガイド付。

●「国内正規保証」。保証期間は購入から１年となります。

-------------------------------------------------------------------

－－－【商品説明】－－－

説明

ディスプレイデバイスはPCにとってとても重要な役割を持っています。

PCゲーマーはより没頭できる体感を求め、PC専門職は生産性を増やすため、横並びでアプリを実行できる様により多くのデスクトップスペースを必要とします。最も簡単な解決方法は、複数のモニターを既存のノートPCやデスクトップPCに加えることです。

SenseVision MST Hub DisplayPort 1.2 Triple Monitorは、マルチストリーム転送（DisplayPort 1.2だけが持つ特徴）を利用し、シングルDP1.2信号を３つのディスプレイポート出力に分割します。これにより、1つのDisplayPort1.2で３つのFull HD Display をそれぞれ独立した形で稼働させることが可能になります。

この様なマルチモニターによって、ゲームはより一層投入感が深まり、ワークステーションはより一層便利にそして生産性も上がります。


－－－【商品特長】－－－

特長
対応 DisplayPort v1.2a、 DisplayPort v1.1a、 VESA DDM Standard、 HDCP V2.0、 DisplayID、EDID V1.4 Standard
ソースからの5.4Gbps (HBR2), 2.7Gbps (HBR) and (1.62Gbps RBR)メインリンクレートをサポート
３つのDual Mode DisplayPort (DP++) をサポートし、パッシブアダプタを介するDVI ・ HDMI モニタの利用が可能
サポート出力解像度：
　　最大3840x2160p @ 60Hz（シングルモニタ）
　　最大2560X1600p @ 60Hz（デュアルモニタ）

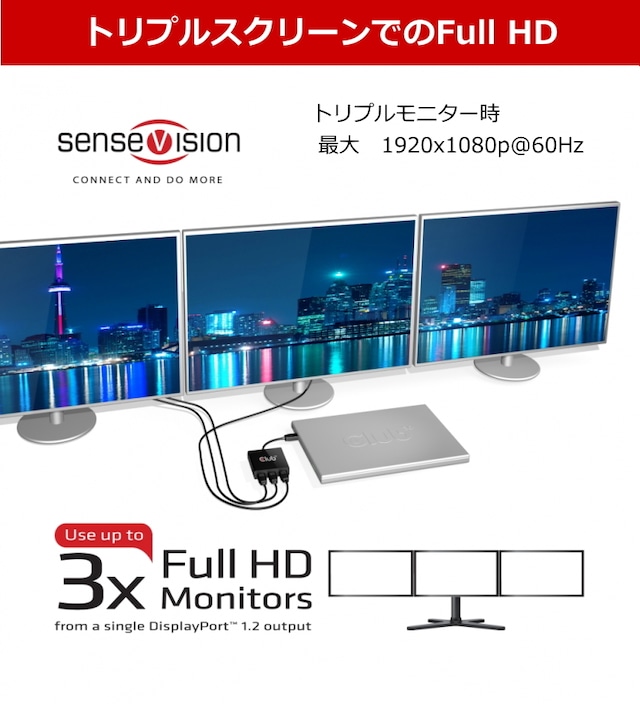

　　最大1920x1080p @ 60Hz（トリプルモニタ）
入力ピクセル色深度(6/8/10/12ビット) 出力フォーマット(RGB444）
Adaptive Sync technology・AMD Eyefinityをサポート
Intel NUC, MS Surface Pro & その他プラットフォームとの互換性を最大にするため、Mini DisplayPort /DisplayPortアダプタも付属
AMD、Nvidia、インテルグラフィックソリューションをサポート
Windows 10, 8.1 and 7 対応
GPU や OSにより仕様は異なる場合があります。


－－－【技術解説（用語説明）】－－－

AMD Eyefinityとは？

AMD Eyefinity Technologyは実際に3つの異なる機能を表すブランド名です：
単一のグラフィックスカードに接続された3台以上のモニタのハードウェアサポート
各ディスプレイを個別に設定して実行するためのソフトウェアサポート
また、これらのディスプレイの解像度を1つの大きな解像度に組み合わせるソフトウェアサポートもあります。
Eyefinityは、単一のAMD Radeonグラフィックスカードから複数のディスプレイを実行することを可能にします。最も一般的なグラフィックカードでは、最大2台のディスプレイを使用できます.Windows Operating Systemは、デスクトップを最大2台のディスプレイに拡張する標準ドライバを提供します。
Eyefinityを使用すると、グラフィックカード1枚につき最大3枚のディスプレイをサポートし、この制限を超えることができます。最大の利点は、複数のプログラムを同時に実行でき、ワークフローが最適化されるため、生産性が向上します。たとえば、画像をファイルフォルダからPhotoshopアプリケーションにコピーして、苦痛を軽減することができます。

MSTとは何ですか？

DisplayPort 1.2には、ユニークな機能であるマルチストリームトランスポート（MST）のサポートが追加されました。これにより、ソースシステムは、1つのDisplayPort 1.2出力で複数の独立したビデオ信号を送信することができます。これは、単一のDisplayPortコネクタ/出力を介して複数のモニタを使用することができます。この機能を使用するには、DisplayPort 1.2デイジーチェーンまたはDisplayPort MSTハブの使用が可能なモニタが必要です。

MSTハブは、MSTスプリッタまたはDisplayPortスプリッタとも呼ばれます。

どのように機能するのですか？

お使いのデバイスは、DisplayPortビデオ出力仕様が1.1以上で、マルチスチームトランスポートをサポートしている必要があります（GPU製造元に相談してください）。

システムのグラフィックス・ドライバー・コントローラーは、モニターの位置や解像度の設定など、残りの部分を処理します。マルチストリーム・トランスポートは、2種類のシステム設計を使用して活用できます。

ひとつは、デイジーチェーン接続可能なディスプレイで構成する方法です。

もうひとつは、MSTハブを使用して複数のディスプレイを駆動する方法です。MSTハブは、DisplayPort 1.2出力から合計帯域幅を分割し、60Hzで3つの独立した1920 * 1080信号を送信することができます。（CSV-5300Aの場合）

Club3D MSTハブは、これらのビデオ信号（サウンドあり）を接続された画面に分配することができます。このタイプの構成を使用すると、異なる入力の画面を使用することもできます。DVIやHDMIなどの入力画面をサポートするには、パッシブアダプタを使用する必要があります。VGA入力の画面を使用する場合は、アダプタをアクティブにすることができます。


－－－【注意事項（購入後）】－－－

ノートブック／タブレット／ミニPC'の中には合計で３つ以上のスクリーンをサポートしていない内蔵グラフィックチップを搭載している場合があります。詳しい情報は、ご利用のデバイススペックをご確認ください。


－－－【接続方法（使い方）】－－－

接続方法と使用方法

CSV-5300Aは、１本のDisplayport1.2から３つのDisplayport出力に分配することによって３つのディスプレイを利用することができます。


－－－【パッケージ説明】－－－

商品パッケージの同梱品は以下になります。
MSTハブ DisplayPort? 1.2 トリプルモニター
CAC-1110 Mini DisplayPort? to DisplayPort? アダプタ
電源供給ユニット 2.5 Watt ( 5V / 0.5A )
クイックインストールガイド


－－－【Club3D会社概要】－－－

Club3Dとは

Club3Dは1997年よりオランダに本社を置くオーディオビデオ市場向けのソリューションを世界に提供している会社です。
ビデオ、ゲーム、およびビジュアル市場に関する豊富な知識を持ち、SIS,AMD,S3,nVidaといったビデオグラフィックアダプタ（GPU)製造販売向けのIT市場で広く知られています。
アダプター、ケーブル、ドッキングステーション、（MST）ハブなど、高品質の接続製品を幅広く提供しています。
Club3DはPCシステム、ノートブック、タブレットを魅力的に引き立たせるという明確なビジョンを持ち、それらデバイスの映像能力を最適化するための接続ニーズへのサポート拡充を目標に掲げています。
