【CSV-7300】Club3D Multi Stream Transport MST ハブ DisplayPort 1.4 トリプル モニター Triple Monitor
【商品名】

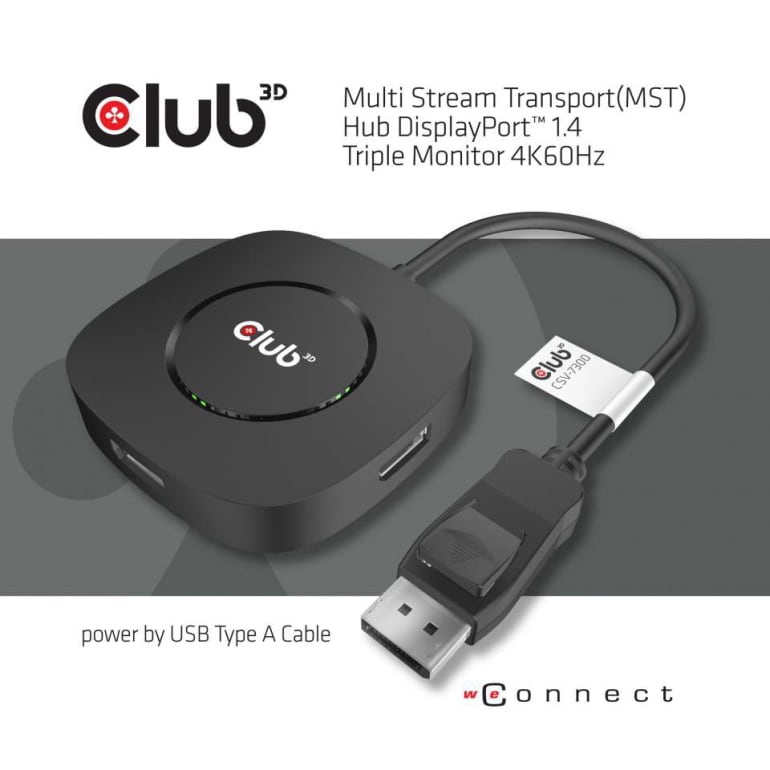

Club3D Multi Stream Transport MST ハブ DisplayPort 1.4 トリプル モニター Triple Monitor (CSV-7300)
【商品説明】
●Club3D Multi Stream Transport MSTハブ DisplayPort1.4トリプルモニターは、MSTモードでコンテンツを同時に3つの別々のモニターやディスプレイでお楽しみいただける統合型ソリューションです。
●入力側はホスト接続用にDisplayportオスコネクタ、出力側は3つのモニタ接続用のDisplayPortメスコネクタになります。MSTハブへの電源供給用に DC 電源ジャック(5V / 2A)を搭載しています。MSTハブからホストまでのケーブルは、長さ13cm、重さは68gです。電源供給用のUSBタイプAケーブルは、長さ100cm、重さ24gです。
●サポート解像度は、シングルモニター使用時:7680x4320@30Hz 24bpp、デュアルモニター使用時:3840x2160@60Hz 30bpp、トリプルモニター使用時:3840x2160@60Hz 24bppになります。非圧縮のデュアル4K60Hz@24 bppをサポート、DSC 1.2 転送及び最大 4スライス解凍、HDR映像をサポートします。
●対応OSは、Microsoft Windows10・Mac OSです。ROHS(特定有害物質の使用制限)、FCCとCEマークのEMI要求(人体や他の機器への電磁妨害)に適合しています。
●「国内正規保証」。保証期間は購入から1年となります。
-------------------------------------------------------------------
---【商品説明】---
説明:
Club3D Multi Stream Transport MSTハブ DisplayPort1.4トリプルモニターは、MSTモードでコンテンツを同時に3つの別々のモニターやディスプレイでお楽しみいただける統合型ソリューションです。
3つのスクリーンは、表示するコンテンツを並べて表示したり、単純に現スクリーンを拡張してコンテンツのパノラマビューを可能することで、ユーザーの視覚エクスペリエンスを最大限に引き出します。
マルチディスプレイ機能により、本ハブは、従来のドッキングステーションの代わりになる便利で手間のかからないポータブル機器です。
すべてのDP Altモード映像シグナル出力をサポートするDP1.2 /1.4 グラフィックカードを特徴とするホストデバイスへの最適なソリューションで、ゲーミングやコマーシャルアプリケーションに最適です。
---【商品特長】---
特長:
? DisplayPort1.4 仕様に準拠
? HDCP 2.2 仕様に準拠
? 非圧縮のデュアル 4K 60Hz @24 bpp をサポート
? DSC 1.2 転送および最大4-スライス解凍
? High Dynamic Range (HDR) 映像
? SST(Single Stream Transport) または最大 3 ストリーム MST(Multi Stream Transport)
---【サポートフォーマット】---
1つのディスプレイ使用時:7680x4320@30Hz, 24bpp
2つのディスプレイ使用時:3840x2160@60Hz, 30bpp
3つのディスプレイ使用時:3840x2160@60Hz, 24bpp
---【技術解説(用語説明)】---
MSTとは?
DisplayPort 1.2から、ユニークな機能であるマルチストリームトランスポート(MST)のサポートが追加されました。これにより、PCから1つのDisplayPort 1.2出力で複数の独立したビデオ信号を送信することができます。これは、単一のDisplayPortコネクタ/出力を介して複数のモニタを使用することができるということです。この機能を使用するには、DisplayPort 1.2デイジーチェーンまたはDisplayPort MSTハブの使用が可能なモニタが必要です。
お使いのデバイスは、DisplayPortビデオ出力仕様が1.1以上で、マルチスチームトランスポートをサポートしている必要があります(GPU製造元に相談してください)。システムのグラフィックス・ドライバー・コントローラーは、モニターの位置や解像度の設定など、残りの部分を処理します。
MSTハブは、DisplayPort 1.2出力から合計帯域幅を分割し、60Hzで4つの独立した1920 * 1080信号を送信することができます。Club3D MSTハブは、これらのビデオ信号(サウンドあり)を接続された画面に分配することができます。このタイプの構成を使用すると、異なる入力の画面を使用することもできます。DVIやHDMIなどの入力画面をサポートするには、パッシブアダプタを使用する必要があります。VGA入力の画面を使用する場合は、アダプタをアクティブにすることができます。
MSTハブは、MSTスプリッタまたはDisplayPortスプリッタとも呼ばれます。
---【注意事項(購入前)】---
本ハブを接続するホストPCのグラフィックデバイスがDislayPort 1.2以上であることをご確認ください。
3つのディスプレイを4K@60Hzで使用する場合やHDR映像を表示したい場合には、ホストPCのグラフィックデバイスがDisplayPort 1.4をサポートしていることをご確認ください。
---【注意事項(購入後)】---
製品を開梱した後、すべてのアイテムを用意し、損傷がないか確認してください。部品の紛失/損傷があった場合は、すぐにサプライヤーに連絡してください。次のものが必要です。
CSV-7300 MSTハブ
x1 USBタイプAケーブル
クイックインストールガイド
MSTハブをインストールする前に、ホストシステムに最新のドライバーアップデートがインストールされていることを確認してください
希望するディスプレイを指定のコネクターに接続し、ディスプレイユニットの電源を入れます。
MSTハブのDC電源ジャックにUSB Type Aコネクタを接続します。
DPコネクタをソースに接続します。
ディスプレイで正しい画像を取得するのに問題がある場合は、CSV-7300の下部にあるRESETボタンを押してください。 MSTハブが3つのポートすべてに対してリセットを実行するまでしばらく待ちます。
---【接続方法(使い方)】---

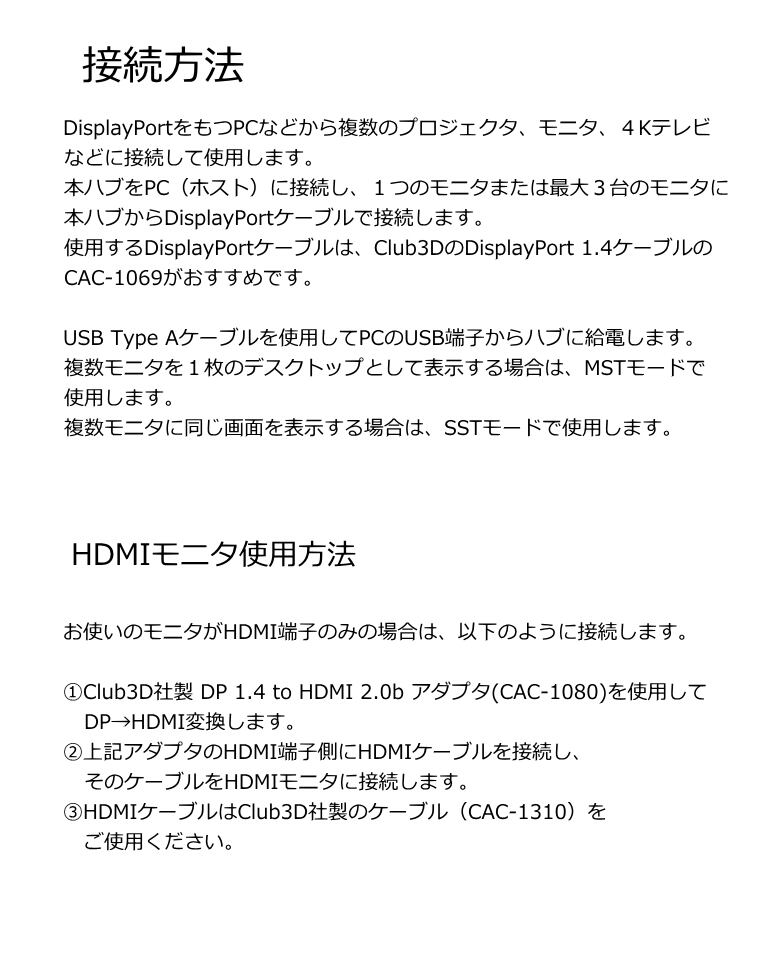

接続方法と使用方法
CSV-7300はDisplayPortをもつPCなどから複数のプロジェクタ、モニタ、4Kテレビなどに接続して使用します。
本ハブをPC(ホスト)に接続し、1つのモニタまたは最大3台のモニタに本ハブからDisplayPortケーブルで接続します。
使用するDisplayPortケーブルは、Club3DのDisplayPort 1.4ケーブルがおすすめです。
USB Type Aケーブルを使用してPCのUSB端子からハブに給電します。
複数モニタを1枚のデスクトップとして表示する場合は、MSTモードで使用します。
複数モニタに同じ画面を表示する場合は、SSTモードで使用します。
【HDMIモニタ使用方法】
お使いのモニタがHDMI端子のみの場合は、以下のように接続します。
①Club3D社製 DP 1.4 to HDMI 2.0b アダプタ(CAC-1080)を使用してDP→HDMI変換します。
②上記アダプタのHDMI端子側にHDMIケーブルを接続し、そのケーブルをHDMIモニタに接続します。
③HDMIケーブルはClub3D社製のケーブルをご使用ください。他社製の場合は、映像が正しく映らない場合があります。
---【パッケージ説明】---
商品パッケージは、環境に優しいリサイクル紙を使用しています。
商品パッケージの同梱品は以下になります。
MST Hub DisplayPort 1.4 トリプルモニター
電源用USB Type A 1m ケーブル
クイックインストールガイド
