【商品名】

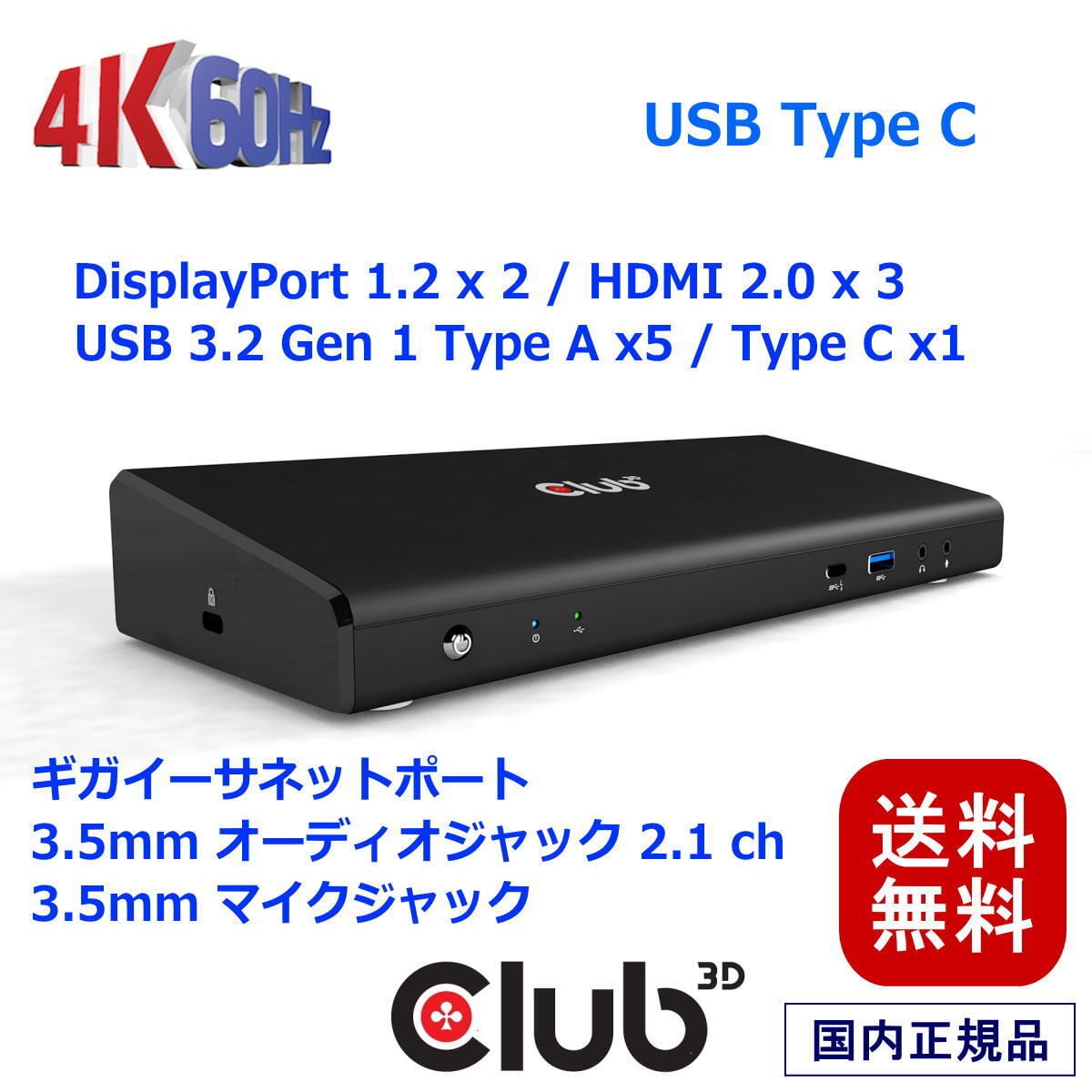

Club3D USB 3.2 Gen1 Type C ユニバーサル トリプル 4K チャージング ドッキングステーション Charging Dock (CSV-1562)

【商品説明】

●ノートブックやタブレット付属の1つのUSB 3.2 Type C 出力ポートから6つ（５つのType A、１つのType C）の USB 3.2 ポート,オーディオ2.1チャンネル, ギガビット イーサーネットポート、そして Displayport 出力を2つまたはHDMI出力を３つを拡張接続するのに最適なドッキングステーションです。ご使用のノートブックやタブレットに付属のUSB 3.2 Type Cポート１つで、充電、ディスプレイ表示、周辺装置への接続など全てが行えるドッキングステーションです。

●入力側はUSB 3.2 Gen 1 Type C メス、出力側は、5x USB 3.2 Gen 1 Type Aメス/ 1x USB 3.2 Gen 1 Type Cポート/ 1x オーディオ 2.1 チャンネル/ 1x ギガビットイーサーネット/ 2x DisplayPort 1.2 / 3x HDMI 2.0。盗難防止用のケンジントンロックが付いています。ドッキングステーションのサイズは、25 x 8.3 x 3.4 cm、重さは399gです。

●DisplayPort入力ディスプレイ2台を同時使用した場合は、１スクリーン 5K@ 60Hz解像度でのディズプレイ表示が可能です。３つのディスプレイ使用時は次のようになります。ディスプレイ#1：4K/60Hz（DP or HDMI）、ディスプレイ#2：4K/60Hz (DP or HDMI）、ディスプレイ#3：4K/30Hz（HDMI）。

●USB 3.2 Gen 1 Type C入力端子からPower Delivery充電機能によりドッキングステーションからご使用のPCへの充電が可能です。最大電流3Aで充電プロファイルにより20V/15V/12V/9V/5Vから充電電圧を切り替えます。最大で60Wの充電が可能です。

●外部電力供給は 100-240V AC。135W電源コード付き。OSは、Microsoft Windows 10、Apple OS対応。ROHS（特定有害物質の使用制限）、FCCとCEマークのEMI要求（人体や他の機器への電磁妨害）に適合しています。「国内正規保証」。保証期間は購入から１年となります。

-------------------------------------------------------------------

－－－【商品説明】－－－

説明：
CSV-1562は、USB C 3.2 Gen1 ユニバーサル トリプル 4K 充電ドッキングステーションです。

ユニバーサル充電ドックは、最も用途の広い接続要求に応えるように設計されています。
USB 3.2 Gen 1 インターフェイスは最大 5 Gbps 帯域をサポートしているため、ご使用のUSB周辺機器間の超高速データー転送を可能にします。

最大３つの外部4Kディスプレイを同時にお楽しみいただけます。有線ネットワーク接続のほかオーディオやマイク出力も可能です。
Power Delivery充電テクノロジー（USB-C 3.2 Gen1 インターフェイスによるアップストリーム電力供給機能）を採用したことにより、接続した携帯電話やタブレット、ノートPCなども充電できます。

さらに、ケンジントンロックオプションを加え、ドックのセキュリティも強化しています。 シングルUSBケーブルを使ってユニバーサル トリプル 4K 充電ドッキングステーションを接続するのに必要なのは、ご使用のノートPCやウルトラブックに付いている USB 3.2 Gen 1ポートだけです。

充電：
ノートPCやウルトラブック、タブレットなどは接続が制限される場合があります。Power Delivery充電テクノロジー及びUSB タイプCインターフェイスによるアップストリーム充電機能によって、Club3D USBタイプ C 充電ドックはClub3D社独自の機能をご提供します。ご使用のノート PCなら最大60ワットでの充電が可能です。 また携帯電話の充電は、前方のダウンストリームポートからUSB Cコネクタを使用して最大7.5 ワットで受電可能です。



－－－【商品特長】－－－

特長：
ダウンストリームポート
- USB3.2 Gen 1 タイプ-A ポート (5V/0.9A) x4
- USB3.2 Gen 1 タイプ-A ポート (急速充電) x1
- USB3.2 Gen 1 タイプ-C ポート x1
オーディオ 2.1 チャンネルをサポート
ギガビットイーサーネットをサポート
ディスプレイポート (4096 x 2160@60Hz)をサポート
5K ( 2 DP ディスプレイ同時接続)をサポート
HDMI (3840x2160@60Hz)サポート
PD 充電サポート
- 20/15/12/9/5V@3A, 最大60W
ケンジントンロック
前面に電源On/Off ボタンあり


－－－【サポートフォーマット】－－－

入力ポート

USB 3.2 Gen 1 Type Cポート(PD 60W)
DC 20V入力

出力ポート
DisplayPort1.2 x2
HDMI2.0 x3
USB 3.2 Gen 1 Type Aポート x5
USB 3.2 Gen 1 Type Cポート x1
ギガイーサネットポート
3.5mm オーディオジャック 2.1 ch
3.5mm マイクジャック

サポート解像度

CSV-1562がサポートしている解像度は以下の通りです。

◆１スクリーン使用時（DisplayPort 入力ディスプレイ２台を同時接続した場合）
　5120 x 2880 @ 60Hz

◆３スクリーン使用時
ディスプレイ#1：4096 x 2160 @ 60Hz（DIsplayPort or HDMI）
ディスプレイ#2：4096 x 2160 @ 60Hz（DIsplayPort or HDMI）
ディスプレイ#3：4096 x 2160 @ 30Hz（HDMI）


－－－【技術解説（用語説明）】－－－

"USBタイプC

USBタイプCは、USBデバイスおよびケーブル配線用のリバーシブルプラグコネクタの仕様です。
USBタイプCの重要な利点は、USB 3.1、USB 3.0、USB 2.0、およびThunderboltテクノロジーをサポートしていることです。
USB Type Cポートは、「AlternateModes」を使用してさまざまなプロトコルをサポートすることができ、電力、データおよびビデオ信号を出力し、そのUSBポートからHDMI、VGA、DisplayPortまたはその他のタイプの接続を出力できるアダプタを使用できます。
これにより、将来のデバイスは、単一の出力で複数の出力ソリューションを提供できるように設計を合理化することができます。

1990年代に開発されたUSBは、いまだに最も成功したコンピューティングインターフェースとなっています。スループットは標準の進化により1.5Mbpsから10Gbpsに向上しました 。

1998 USB 1.x低速LS 1.5MbpsフルスピードFS 12Mbps
2000 USB 2.0高速HS 480 Mbps FS / LS
2001 USB on the Go USB 2.0 OTGマスター/スレーブ構成可能
2008 USB 3.0 USB 3.1 Gen 1スーパースピードSS 5Gbps / HS / FS / LS
2013 USB 3.1 Gen 2スーパースピード+ SS + 10Gbps SS / HS / FS / LS
2014 USBタイプC USB 10Gbps DP 8.1Gbpsおよび電力100 W
2017 USB 3.2 USB 3.1 Gen2 スーパースピード+ x2レーン 20Gbps
2019 USB 3.2 名称変更 3.1 Gen1 → 3.2 Gen1 / 3.1 Gen2 → 3.2 Gen2 / USB 3.2 Gen2 x 2レーン

USB 3.1とは
「USB」はユニバーサルシリアルバス（Universal Serial Bus）を表し、「3.2」はそれが準拠している技術および仕様を示す最近発表された標準です。

USBタイプCはUSB 3.2と同じではありません - USBタイプCはコネクタ形状であり、基盤技術はUSB 2.0、3.2, 3.1、3.0のいずれかになります。

さらに、「Gen1」、「Gen2」、「Gen2 x 2」という異なるUSB Type-C 3.2バージョンがあります。

USB Type-C 3.2 Gen 1は、USB3.1 Gen1（5Gbps）のようなUSB技術を使用していることを意味します。
USB Type-C 3.2 Gen 2は、USB 3.1 Gen2（10Gbps）という技術を使用していることを意味します。
USB Type-C 3.2 Gen 2x2は、USB 3.1 Gen2 x2レーン（20Gbps）という技術を使用していることを意味します。

USB 3.2 Type-C（Gen2）ソースデバイス（PC /ラップトップ）を通してビデオ信号を送信するためには、displayport Alternate Mode（ディスプレイポート代替モード）のサポートが必要です。

Thunderbolt 3はUSB Type Cコネクタも出していますが、USB 3.2 Type C Gen2と同じではありません。

USBのPower Delivery（電力供給）：

「Power Delivery（電力供給）」はUSB2.0と3.xで同等に機能します。ソースデバイスから最大100 Wの電力を消費することができます。この電力は、データが同じケーブルを介して送信されるのと同時に送電されます。その目的は、ラップトップ、タブレット、USB電源ディスク、および同様に高性能の家庭用電化製品に対して一様に給電することです。安全な接続を確保するため、最大100ワットの電力供給を使用する場合は、Club3D CAC-1522のようなE-Marker Chipを備えたアクティブUSBタイプCケーブルを推奨します。

USB Power Delivery（電力供給）は、さまざまなプロファイルによって定義されており、どの構成を使用するかは製造元によって異なります。100ワットは以下のようなスケールでデリバリされています。


－－－【注意事項（購入前）】－－－

購入前の確認事項

お手持ちのlaptop/system にUSB Type C 出力サポートの Alternate (ALT) モードがあるかご確認ください。 USB Type C出力での映像シグナルを送る際に必要となります。

サポートのOSは、以下の通りです。
・Microsoft Windows 10
・Apple OS X （OSによって機能が制限される場合があります）


－－－【接続方法（使い方）】－－－

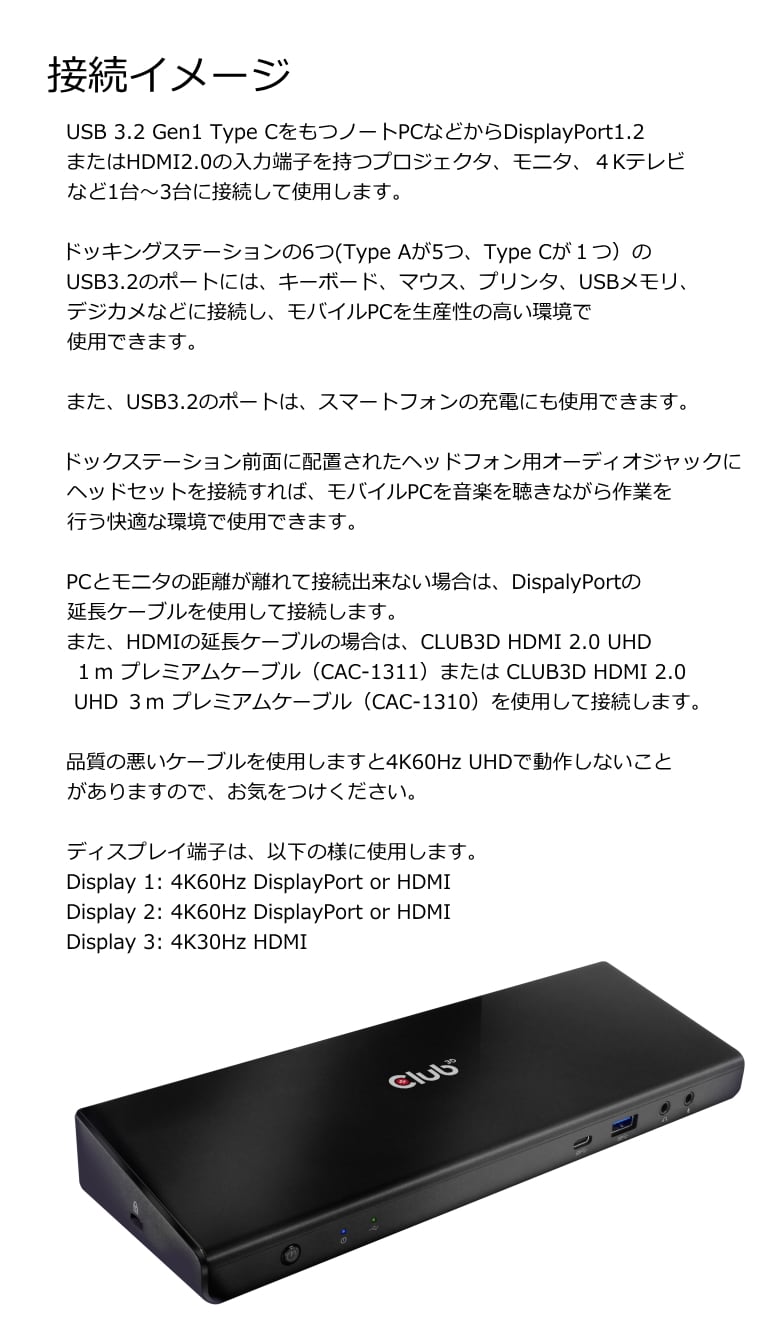

接続方法と使用方法

USB 3.2 Gen1 Type CをもつノートPCなどからDisplayPort1.2またはHDMI2.0の入力端子を持つプロジェクタ、モニタ、４Kテレビなど1台～3台に接続して使用します。
ドッキングステーションの6つ(Type Aが5つ、Type Cが１つ）のUSB3.2のポートには、キーボード、マウス、プリンタ、USBメモリ、デジカメなどに接続し、モバイルPCを生産性の高い環境で使用できます。また、USB3.2のポートは、スマートフォンの充電にも使用できます。
ドックステーション前面に配置されたヘッドフォン用オーディオジャックにヘッドセットを接続すれば、モバイルPCを音楽を聴きながら作業を行う快適な環境で使用できます。

PCとモニタの距離が離れて接続出来ない場合は、DispalyPortの延長ケーブルを使用して接続します。また、HDMIの延長ケーブルの場合は、CLUB3D HDMI 2.0 UHD １ｍ プレミアムケーブル（CAC-1311）または CLUB3D HDMI 2.0 UHD ３ｍ プレミアムケーブル（CAC-1310）を使用して接続します。

品質の悪いケーブルを使用しますと4K60Hz UHDで動作しないことがありますので、お気をつけください。

ディスプレイ端子は、以下の様に使用します。
Display 1: 4K60Hz DisplayPort or HDMI
Display 2: 4K60Hz DisplayPort or HDMI
Display 3: 4K30Hz HDMI


－－－【パッケージ説明】－－－

商品パッケージの同梱品は以下にります。下記同梱品を含めたトータル重量は1124gとなります。
チャージングドック本体（399g）
充電アダプタ（670g）
USB C ケーブル（55g）
インストレーションCDドライバ


－－－【Club3D会社概要】－－－

Club3Dとは

Club3Dは1997年よりオランダに本社を置くオーディオビデオ市場向けのソリューションを世界に提供している会社です。
ビデオ、ゲーム、およびビジュアル市場に関する豊富な知識を持ち、SIS,AMD,S3,nVidaといったビデオグラフィックアダプタ（GPU)製造販売向けのIT市場で広く知られています。
アダプター、ケーブル、ドッキングステーション、（MST）ハブなど、高品質の接続製品を幅広く提供しています。
Club3DはPCシステム、ノートブック、タブレットを魅力的に引き立たせるという明確なビジョンを持ち、それらデバイスの映像能力を最適化するための接続ニーズへのサポート拡充を目標に掲げています。
