【商品名】

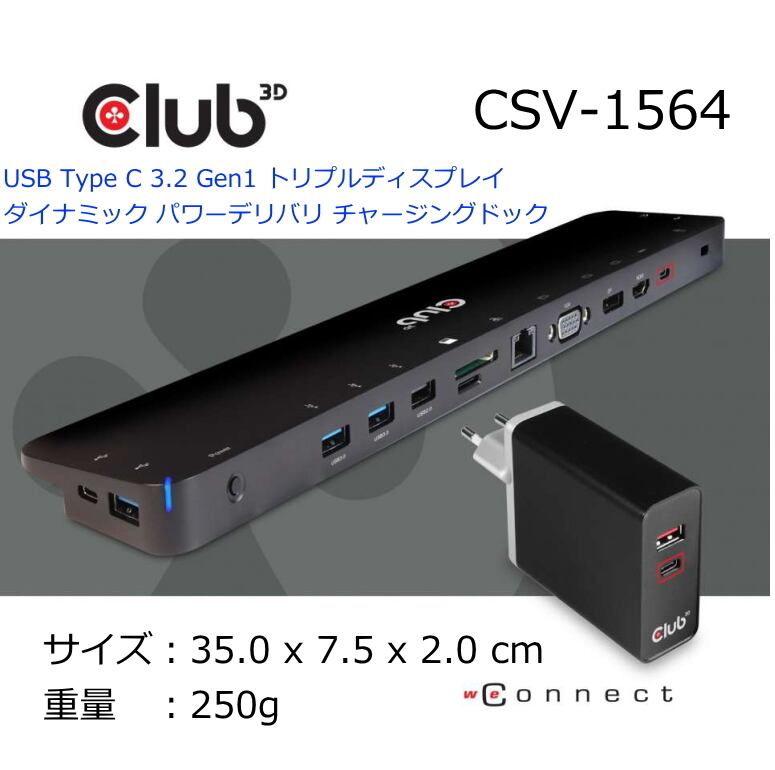

Club3D USB 3.2 Gen1 Type C HDMI / DisplayPort / VGA トリプル ディスプレイ 100W ダイナミック チャージング ドッキングステーション (CSV-1564)

【商品説明】

●Club3D USB タイプ C 3.2 Gen1 トリプルディスプレイダイナミック PD チャージングドッキングステーションは、頻繁にトラベルする方向けに最適な、ビデオ・データ・充電・イーサーネット・ オーディオの複合型ソリューションです。

●利用可能なインターフェースは、3x USB タイプ C 3.2 Gen1 メス(1-データ用, 1- PD 充電, 1- ホスト接続)、3x USB タイプ A 3.0 メス、2x USB タイプ A 2.0 メス、1x HDMI メス、1x DisplayPort メス、1x VGA メス、1x RJ45 ジャック、1x SD スロット、1x Micro SD スロット、1x 3.5mm ステレオジャック(ヘッドホン/マイク)です。サイズは、35 x 7.5 x 2 cmです。重量は266gです。

●３つのビデオ出力の最大解像度は、HDMI が 4K@30 Hz、DisplayPort が 4K＠30 Hz、VGA が 1920x1200@60Hzです。同時に３つのビデオ出力端子を使用する事が可能で、MST (Multi Stream Trasfer）モードにより３つの事なるスクリーンをディスプレイに表示することが可能です。

●USB タイプC 3.2 Gen1 ポートにてホスト接続用のポートは最大5Gbps データ転送およびを100W(20V/5A)のPD充電をサポート、データ通信用のポートは最大5Gbpsデータ転送をサポート、PD充電用のポートが 100W(20V/5A)のPD充電をサポートします。※付属のCAC-1902では、最大60W給電までとなります。100W給電を行うには、別売のCAC-1903が必要となります。

●対応OSは、Microsoft Windows 10 ・Mac OSです。Mac OSはSSTモード（ミラーモード）のみのサポートとなります。FCCとCEマークのEMI要求（人体や他の機器への電磁妨害）に適合しています。「国内正規保証」。保証期間は購入から１年となります。

-------------------------------------------------------------------

－－－【商品説明】－－－

説明：
Club-3D USB タイプ C 3.2 Gen1 トリプルディスプレイダイナミック PD チャージングドッキングステーションは、頻繁に旅行する方向けに最適な、ビデオ・データ・充電・イーサーネット・ オーディオの複合型ソリューションです。３つの異なるビデオポート(HDMI, DisplayPort, VGA) があるので、 MSTモードでは、３つの画像や動画を３つの別々のディスプレイで同時に楽しむことができます。USB タイプ A ポート および USB タイプ C データポートにより、ホストPC側に複数のUSBデバイスを接続することが可能です。 本ドックへの電力供給はUSB タイプ C 電力供給ポートにより行うことが可能で、PDパワーアダプターを接続すれば同時にホストPCにも充電できます。ご使用のノートPC用充電機器を落ち歩く必要がありませんので、身軽なトラベルを可能にします。
マイクロ SD ・ SD/MMC ポートにより、ホストPC側でメモリーカード内の情報を読み取ることができます。 3.5mm オーディオポートでは、 ヘッドセットを通してホストPCの音楽をお楽しみいただけます。また、ギガビットイーサーネットポートによって高速イーサーネットが可能です。DP Altモードでサポートされる全てのホストPCをサポ－とします。(PC、ラップトップ、携帯電話など)
動的電流検出および電力分配により、外部PD電力供給からの一定電力のインターセプトではなく、実際の消費電力量に従ってインターセプトします。PCはより多くの電力を充電できます。


－－－【商品特長】－－－

特長：
DP Alt モード及び PD 3.0をサポート
１つのUSB タイプC 3.2 Gen1 ポートは、ホストに接続するためのもので、こちらは最大5Gbpsデータ転送と最大電力供給は 100 W (20V/5A) PD 3.0 プロファイルをサポート
２つ目のUSB タイプC 3.2 Gen1 ポートは、最大5Gbpsデータ転送のみをサポート
３つ目のUSB タイプC 3.2 Gen1 ポートは、最大電力供給は 100 W (20V/5A) PD 3.0 プロファイルをサポート
HDMI 4K 30 Hz
DP 4K 30 Hz
VGA 1920x1200 60Hz
トリプルディスプレイサポート
１ポート IEEE 802.3 イーサーネットは最大1000BASE-TXをサポート
SD-及び Micro SD スロットは同時に使用可能
オーディオポート (ステレオ)はマイクおよびヘットホンの両方をサポート
動的電流検出および電力分配により、外部PD電力供給からの一定電力のインターセプトではなく、実際の消費電力量に従ってインターセプト。PCはより多くの電力を充電可能


－－－【サポートフォーマット】－－－

入出力ポート
USB Type C 3.2 Gen 1 x3 (データ用が１つ、PD充電用が１つ、ホストPC接続用が１つ）
USB Type A 3.0メス x3
USB Type A 3.0メス x2
DisplayPort メス
HDMI メス
VGA メス
RJ45（ギガイーサネットポート）
SDスロット
マイクロSDスロット
3.5mm ステレオジャック（ヘッドフォン／マイク）

サポート解像度

CSV-1564がサポートしている解像度は以下の通りです。
HDMI 4K@30Hz
DisplayPort 4K@30Hz
VGA 1920x1200@60Hz


－－－【技術解説（用語説明）】－－－

"USBタイプC

USBタイプCは、USBデバイスおよびケーブル配線用のリバーシブルプラグコネクタの仕様です。
USBタイプCの重要な利点は、USB 3.1、USB 3.0、USB 2.0、およびThunderboltテクノロジーをサポートしていることです。
USB Type Cポートは、「AlternateModes」を使用してさまざまなプロトコルをサポートすることができ、電力、データおよびビデオ信号を出力し、そのUSBポートからHDMI、VGA、DisplayPortまたはその他のタイプの接続を出力できるアダプタを使用できます。
これにより、将来のデバイスは、単一の出力で複数の出力ソリューションを提供できるように設計を合理化することができます。

1990年代に開発されたUSBは、いまだに最も成功したコンピューティングインターフェースとなっています。スループットは標準の進化により1.5Mbpsから10Gbpsに向上しました 。

1998 USB 1.x低速LS 1.5MbpsフルスピードFS 12Mbps
2000 USB 2.0高速HS 480 Mbps FS / LS
2001 USB on the Go USB 2.0 OTGマスター/スレーブ構成可能
2008 USB 3.0 USB 3.1 Gen 1スーパースピードSS 5Gbps / HS / FS / LS
2013 USB 3.1 Gen 2スーパースピード+ SS + 10Gbps SS / HS / FS / LS
2014 USBタイプC USB 10Gbps DP 8.1Gbpsおよび電力100 W
2017 USB 3.2 USB 3.1 Gen2 スーパースピード+ x2レーン 20Gbps
2019 USB 3.2 名称変更 3.1 Gen1 → 3.2 Gen1 / 3.1 Gen2 → 3.2 Gen2 / USB 3.2 Gen2 x 2レーン

USB 3.1とは
「USB」はユニバーサルシリアルバス（Universal Serial Bus）を表し、「3.2」はそれが準拠している技術および仕様を示す最近発表された標準です。

USBタイプCはUSB 3.2と同じではありません - USBタイプCはコネクタ形状であり、基盤技術はUSB 2.0、3.2, 3.1、3.0のいずれかになります。

さらに、「Gen1」、「Gen2」、「Gen2 x 2」という異なるUSB Type-C 3.2バージョンがあります。

USB Type-C 3.2 Gen 1は、USB3.1 Gen1（5Gbps）のようなUSB技術を使用していることを意味します。
USB Type-C 3.2 Gen 2は、USB 3.1 Gen2（10Gbps）という技術を使用していることを意味します。
USB Type-C 3.2 Gen 2x2は、USB 3.1 Gen2 x2レーン（20Gbps）という技術を使用していることを意味します。

USB 3.2 Type-C（Gen2）ソースデバイス（PC /ラップトップ）を通してビデオ信号を送信するためには、displayport Alternate Mode（ディスプレイポート代替モード）のサポートが必要です。

Thunderbolt 3はUSB Type Cコネクタも出していますが、USB 3.2 Type C Gen2と同じではありません。

USBのPower Delivery（電力供給）：

「Power Delivery（電力供給）」はUSB2.0と3.xで同等に機能します。ソースデバイスから最大100 Wの電力を消費することができます。この電力は、データが同じケーブルを介して送信されるのと同時に送電されます。その目的は、ラップトップ、タブレット、USB電源ディスク、および同様に高性能の家庭用電化製品に対して一様に給電することです。安全な接続を確保するため、最大100ワットの電力供給を使用する場合は、Club3D CAC-1522のようなE-Marker Chipを備えたアクティブUSBタイプCケーブルを推奨します。

USB Power Delivery（電力供給）は、さまざまなプロファイルによって定義されており、どの構成を使用するかは製造元によって異なります。100ワットは以下のようなスケールでデリバリされています。


－－－【注意事項（購入前）】－－－

購入前の確認事項

お手持ちのlaptop/system にUSB Type C 出力サポートの Alternate (ALT) モードがあるかご確認ください。 USB Type C出力での映像シグナルを送る際に必要となります。

サポートのOSは、以下の通りです。
・Microsoft Windows 10
・Mac OS

給電について
本ドッキングステーションでは、USB Type C PD端子にて100Wの給電を行うことが可能ですが、付属のCAC-1902では60Wまでの給電となります。100Wの給電を行う際には、CAC-1903を購入する必要があります。


－－－【接続方法（使い方）】－－－

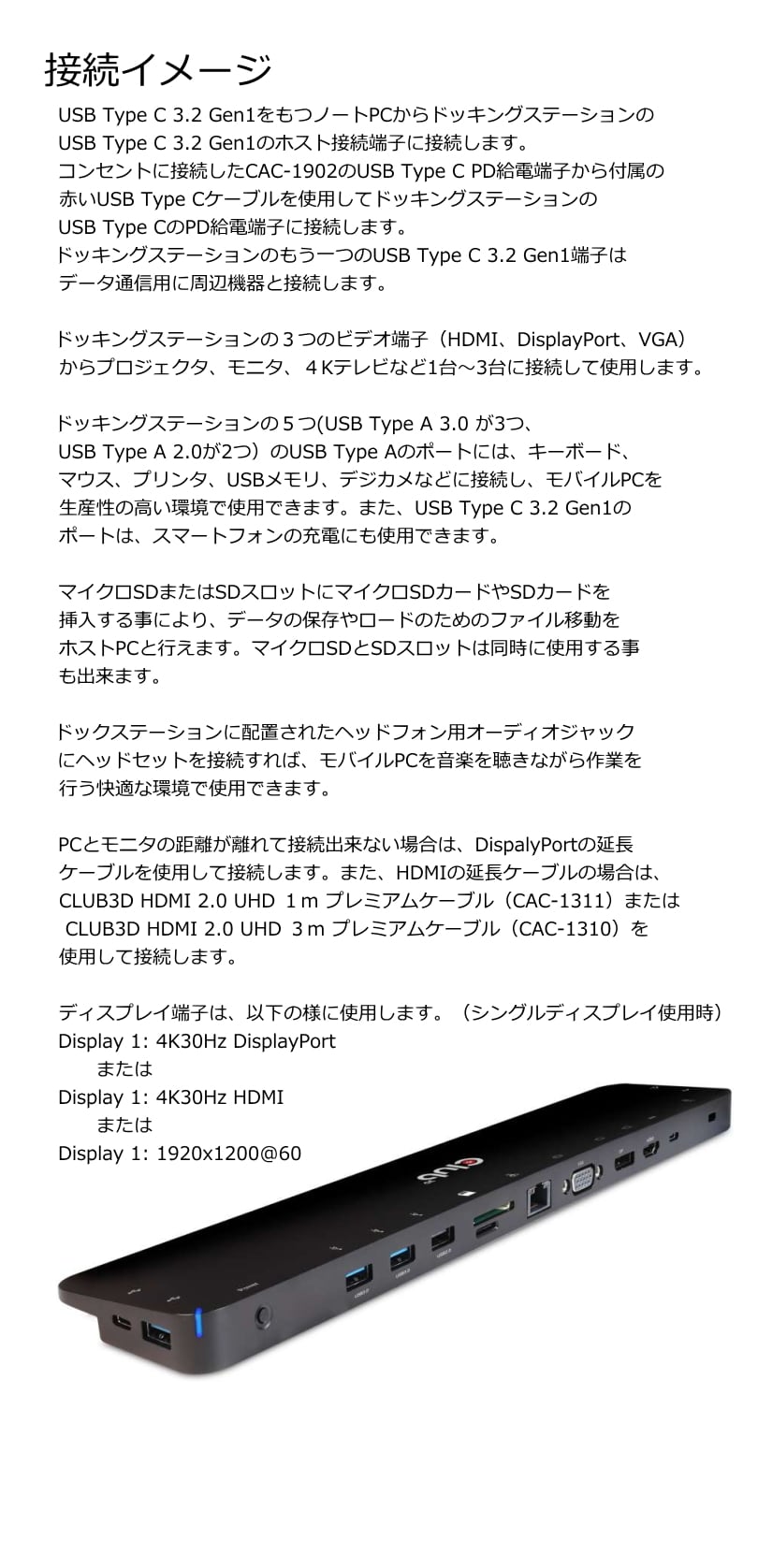

接続方法と使用方法

USB Type C 3.2 Gen1をもつノートPCからドッキングステーションのUSB Type C 3.2 Gen1のホスト接続端子に接続します。
コンセントに接続したCAC-1902のUSB Type C PD給電端子から付属の赤いUSB Type Cケーブルを使用してドッキングステーションのUSB Type CのPD給電端子に接続します。
ドッキングステーションのもう一つのUSB Type C 3.2 Gen1端子はデータ通信用に周辺機器と接続します。

ドッキングステーションの３つのビデオ端子（HDMI、DisplayPort、VGA）からプロジェクタ、モニタ、４Kテレビなど1台～3台に接続して使用します。
ドッキングステーションの５つ(USB Type A 3.0 が3つ、USB Type A 2.0が2つ）のUSB Type Aのポートには、キーボード、マウス、プリンタ、USBメモリ、デジカメなどに接続し、モバイルPCを生産性の高い環境で使用できます。また、USB Type C 3.2 Gen1のポートは、スマートフォンの充電にも使用できます。
マイクロSDまたはSDスロットにマイクロSDカードやSDカードを挿入する事により、データの保存やロードのためのファイル移動をホストPCと行えます。マイクロSDとSDスロットは同時に使用する事も出来ます。
ドックステーションに配置されたヘッドフォン用オーディオジャックにヘッドセットを接続すれば、モバイルPCを音楽を聴きながら作業を行う快適な環境で使用できます。

PCとモニタの距離が離れて接続出来ない場合は、DispalyPortの延長ケーブルを使用して接続します。また、HDMIの延長ケーブルの場合は、CLUB3D HDMI 2.0 UHD １ｍ プレミアムケーブル（CAC-1311）または CLUB3D HDMI 2.0 UHD ３ｍ プレミアムケーブル（CAC-1310）を使用して接続します。

ディスプレイ端子は、以下の様に使用します。（シングルディスプレイ使用時）
Display 1: 4K30Hz DisplayPort
　　または
Display 1: 4K30Hz HDMI
　　または
Display 1: 1920x1200@60Hz VGA

トリプルディスプレイ使用時は、以下の様になります。
Display 1: 1080p (1920 x 1080) DisplayPort
Display 2: 1080p (1920 x 1080) HDMI
Display 3: 1080p (1920 x 1080) VGA


－－－【パッケージ説明】－－－

商品パッケージの同梱品は以下にります。下記同梱品を含めたトータル重量は1094gとなります。
CSV-1564ドッキングステーション本体（266g）
給電 (CAC-1902) 入力：100-110/240VAC, 最大出力 60W（183g)、日本の電源プラグが利用可能
2x USB TypeC ケーブル
-１つはホストPC接続用（27cm)
-１つはUSB Type C 給電赤色ケーブル(1m)
インストレーションCDドライバ
クイックインストールガイド
