【商品名】
Club3D SenseVision USB 3.0 Type C / Type A ドッキングステーション Docking Station DisplayPort 4K 60Hz デュアルディスプレイ BC1.2 給電 (CSV-1460)

【商品説明】

●ノートブックやタブレット付属の1つのUSB 3.0出力ポートから6つの USB 3.0 ポート, ヘッドフォン接続,マイク接続, ギガビット イーサーネットポート、そして Displayport 出力２つを拡張接続するのに最適なドッキングステーションです。 ノートブックやタブレット付属のUSB 3.0出力ポートは、付属のケーブルにより Type A または Type C のいずれも利用可能です。

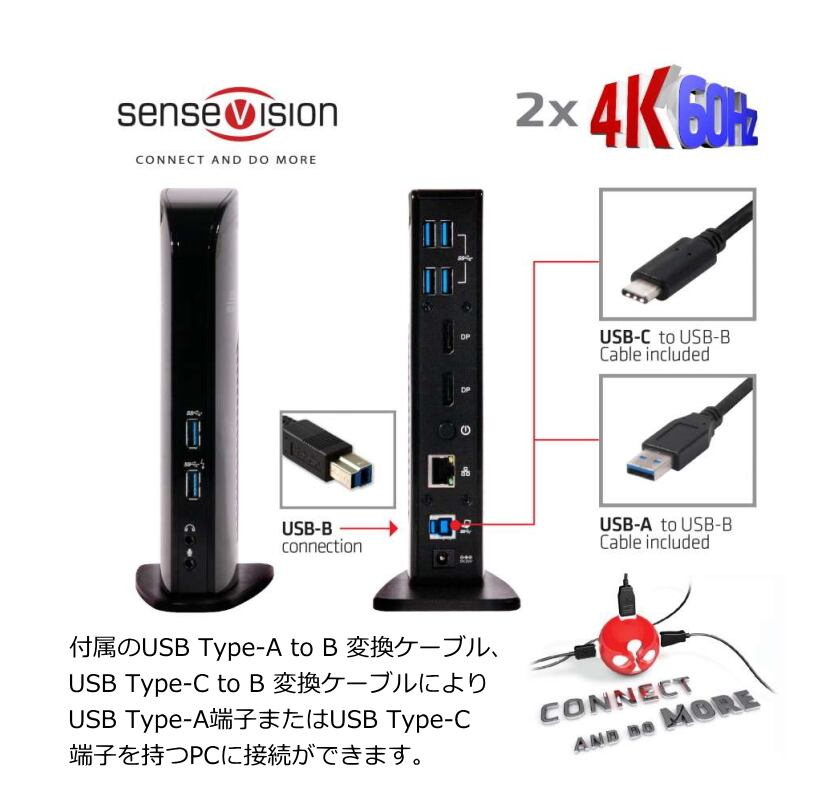

●入力側はUSB 3.0 Type Bのオスコネクタ、DC 5Vメスコネクタです。付属品のUSB Type-A to B 変換ケーブル、USB Type-C to B 変換ケーブルによりUSB Type-A端子またはUSB Type-C端子を持つPCに接続ができます。出力側は、２つのDisplayPort出力、６つのUSB 3.0 Type Aポート、１つのギガイーサネットポート、１つの3.5mm オーディオジャック 2.1 ch、１つの3.5mm マイクジャックです。

●アドバンスDisplayLink DL-6950 チップ搭載なので、5K@ 60Hz解像度でのディズプレイ表示（スクリーン１つ）も可能。 DisplayPortを通してのデュアル外部モニター接続に対応。　／　シングルスクリーン設定時：最大解像度5120x2880 @ 60Hz　／　デュアルスクリーン設定時：最大解像度3840x2160 @ 60Hz

●対応OSは、Microsoft Windows 8.1/10。クイックインストレーションガイド付き。

●「国内正規保証」。保証期間は購入から１年となります。

-------------------------------------------------------------------

－－－【商品説明】－－－

説明

SenseVision USB 3.0 Dual Display 4K 60Hz Docking Stationは、全ての接続要求を満たすように設計されています。

6つの USB 3.0 ポート, ヘッドフォン接続,マイク接続, ギガビット イーサーネットポート、そして Displayport 出力２つを備えています。

このCSV-1460を使用すると、1つのUSB 3.0ポートを使用するだけで、既存のノートブックまたはタブレットのほとんどすべてに、3840x2160 UHD（60Hz解像度）の2つの画面を接続することができます。

高度なDisplayLink?DL-6950チップを搭載しているため、60Hzで5Kの解像度で1つの画面を接続することもできます。

また、便利なデザインと取り外し可能なスタンドも特徴です。デスクに合わせて、水平位置や垂直位置に置くことができます。

プロ/セミプロの環境で使用されるパワーユーザーにとって生産性向上の手助けとなる商品です。
さらに、Displayport1.2 Dual Modeも可能です。


－－－【商品特長】－－－

特徴
ポータブル ユニバーサル USB 3.0 デュアルディスプレイ 4K 60Hz Docking Station
付属のUSB C ケーブル使用で、USB C互換性をフルサポート
DisplayLink DL-6950チップ内蔵
ディスプレイポートを通して デュアル外部モニターをサポート
シングルスクリーン設定時：最大解像度5120x2880 @ 60Hz
デュアルスクリーン設定時：最大解像度3840x2160 @ 60Hz
USB 3.0 ダウンストリームポート x 6 (BC 1.2 クイックチャージ x1)
ギガビットイーサーネット (10/ 100/ 1000Mbps)をサポート
オーディオ：マイク・ヘッドフォン用ジャック3.5 mm ２つ搭載
サポートOS:Microsoft Windows 8.1/10

入力ポート
USB 3.0 Type Bポート
DC 5V入力

付属品のUSB Type-A to B 変換ケーブル、USB Type-C to B 変換ケーブルによりUSB Type-A端子またはUSB Type-C端子を持つPCに接続ができます。

出力ポート
DisplayPort出力　ｘ２
USB 3.0 Type Aポート　ｘ６
ギガイーサネットポート
3.5mm オーディオジャック 2.1 ch
3.5mm マイクジャック


－－－【サポートフォーマット】－－－

サポート解像度

CSV-1460がサポートしている解像度は以下の通りです。

5120 x 2880 @ 60Hz（シングルスクリーンのみ）

以下デュアルスクリーンのサポート
4096 x 2160 @ 60Hz
3840 x 2160 @ 60Hz
3440 x 1440 @ 60Hz
2560 x1600 @ 60Hz / 2560x 1440 @ 60Hz
2048 x 1536 @ 60Hz / 2048 x 1280 @ 60Hz
2048 x 1152 @ 60Hz / 2048 x 1080 @ 60Hz
1920 x 1200 @ 60Hz / 1920 x 1080 @ 60Hz

これ以下の解像サポートをご覧になりたい場合は、Club3Dホーム-ページの
TECHNOLOGY -> SENSEVISION POSSIBLE RESOLUTIONS
をご覧になってください。


－－－【技術解説（用語説明）】－－－

USBグラフィックとは何ですか？

USBグラフィックテクノロジーを使用すると、標準のUSBコネクタまたはケーブルを介してほぼすべての種類のディスプレイを接続できます。

このテクノロジーは、シンプルで使いやすいように設計されています。ソフトウェアをインストールしてデバイスを接続し、数秒で新しいモニター、ドッキングステーション、またはプロジェクタをPCに接続します。PCにディスプレイを追加する簡単な方法はこれよりありません。

Club3Dは、ユニバーサルUSBドッキングステーションからUSBグラフィックアダプタまで幅広い製品を提供しています。

ビデオのパフォーマンス
USBグラフィックは、HDビデオ再生と3Dレンダリングのすべての負荷をデバイスのGPUにオフロードします。

GPUのパフォーマンスが優れている場合は、4Kモニターでゲームをプレイすることもできます。
USBグラフィックはHDCPをサポートしていますので、最新のHDムービーを見るときに空白の画面が表示されません。

真のディテールを発見
超高精細（UHD）としても知られている4Kは、1080pのフルHDの4倍の高精細を提供します。これは200万画素に比べて800万画素であり、画像の明瞭さ、細かいディテール及びより大きなテクスチャをもたらします。



USB 3.1とは

「USB」はユニバーサルシリアルバス（Universal Serial Bus）を表し、「3.1」はそれが準拠している技術および仕様を示す最近発表された標準です。

USBタイプCはUSB 3.1と同じではありません - USBタイプCはコネクタ形状であり、基盤技術はUSB 2.0、3.1、3.0のいずれかになります。

さらに、「Gen1」と「Gen2」という異なるUSB 3.1バージョンがあります。

USB 3.1 Gen 1は、USB3.0（5Gbps）のようなUSB技術を使用していることを意味します。
USB 3.1 Gen 2は、USB 3.1（10Gbps）という技術を使用していることを意味します。

CSV-1460は、付属のUSB C to BケーブルまたはUSB A to Bケールを使用することで、USB 3.1 Type-AコネクタまたはUSB 3.1 Type-Cからグラフィックモニタに映像を出力できる製品です。


－－－【注意事項（購入後）】－－－

【インストール時の注意事項】

本製品を使用する際には以下の順序を守ってインストールを実行してください。
最初にClub3Dホームページからドライバーをダウンロードします。
https://www.club-3d.com/en/detail/2423/usb_3.2_gen_1_dual_display_4k60hz_docking_station/

①本製品をPCに接続せずにドライバをインストールします。
②インストールが完了したPCを再起動してください。
③再起動完了後、本製品をPCに接続します。
④本製品とディスプレイケーブルを接続しディスプレイに映像を映し出します。
⑤④の状態で映像が映らない場合は、接続するUSBのポートを変更して再度ご確認ください。

最新のドライバソフトウェアに関しては、Club3Dのホームページをご覧願います。

＜Mac OSでの使用上の注意＞
MacOS 10.14 Mojave以降でDisplayLink社のソフトウェアの問題が解決されました。
MacOS 10.14 Mojaveで本製品を使用するにはDisplayLinkソフトウェア5.0が必要となります。
DisplayLink社のホームページにアクセスし、バージョン5.0をダウンロードしてご使用願いします。


－－－【接続方法（使い方）】－－－

"接続方法と使用方法

USB 3.1 Gen1 Type-AまたはType-CをもつノートPCなどからDisplayPort1.2の入力端子を持つプロジェクタ、モニタ、４Kテレビなど1台～2台に接続して使用します。
ドッキングステーションの6つのUSB3.0のポートには、キーボード、マウス、プリンタ、USBメモリ、デジカメなどに接続し、モバイルPCを生産性の高い環境で使用できます。また、USB3.0のポートは、スマートフォンの充電にも使用できます。
ドックステーション前面に配置されたヘッドフォン用3.5mmジャックにヘッドセットを接続すれば、モバイルPCを音楽を聴きながら作業を行う快適な環境で使用できます。

PCとモニタの距離が離れて接続出来ない場合は、DispalyPortの延長ケーブルを使用して接続します。

品質の悪いケーブルを使用しますと4K60Hz UHDで動作しないことがありますので、お気をつけください。



－－－【パッケージ説明】－－－

商品パッケージの同梱品は以下になります。
USB 3.0 Dual Display 4K 60Hz ドッキングステーション
パワーアダプター 20V/2.25A
USB Type-A to B 1mケーブル（変換ケーブル）
USB Type-C to B 1mケーブル（変換ケーブル）
クイックインストールガイド
